輸油管道里程樁設計和設置原則
2019年03月28日
⑴ 《中華人民共和國石油天然氣管道保護法》 2010 年 10 月 1 日起施行
⑵ 《管道干線標記設置技術規定》SY/T 6064 – 2011
⑶ 《埋地鋼制管道陰極保護技術規范》GB/T 21448-2008
⑷ 《玻璃纖維增強熱固性樹脂承載型格柵》JC/T1026-2007

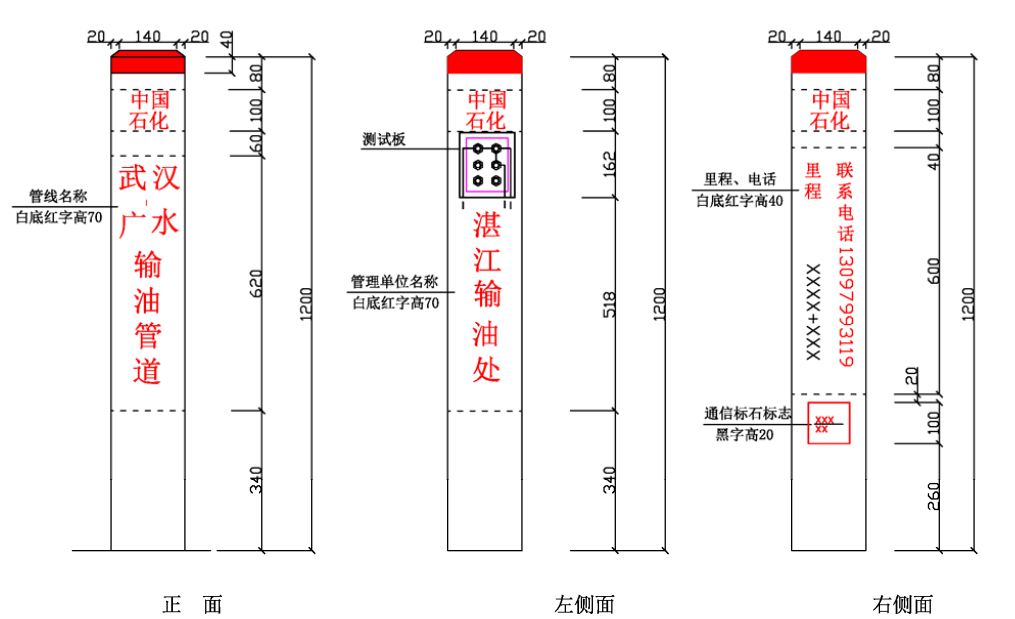

里程樁（兼作測試樁）設計圖

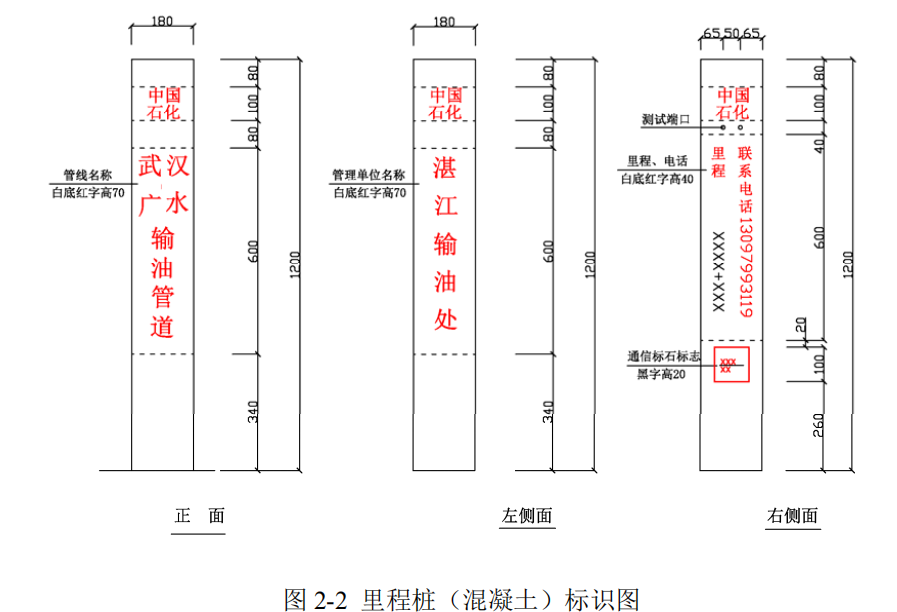

里程樁用于標記輸油管道的走向、里程。測試樁用于監測和測試管道陰極保護參數的地面標識。一般將里程樁與測試樁合并設置，以下統稱里程樁。里程樁有兩類，一是混凝土樁，見圖 2-1、2-2，二是復合材料（樹脂+高度玻璃纖維）樁見圖 2-3、2-4。
圖2-3輸油管道里程樁水泥標識
圖2-4 輸油管道里程樁復合材料標識
輸油管道里程樁設置原則
⑴ 里程樁應自首站 0km 起每 1km 設置 1 個。因地面限制無法設置的，可隔樁設置，編號順延。
⑵ 里程樁宜設置在距管道中線正上方。
⑶ 在滿足可視性和通視性需求及易于長期保留的前提下，除轉角樁外，可沿管道方向適當調整間距，兼做里程樁的陰極保護測試樁調整間距不應大于 50m。
⑷ 管道穿跨越鐵路、公路、河流及其它管道交叉時,在 100m 范圍內無里程樁（兼作測試樁）時，應增設測試樁。
⑸ 除轉角樁外，多個管道樁體需要在同一地點設置時，應合并設置，按如下順序優先設置，依次為里程樁、測試樁、標志樁。
⑹ 樁體宜設置在路邊、田埂、堤壩等空曠荒地處，減少對土地使用和農耕機械作業的影響。
2.3 文字標識
里程樁可標注中國石化名稱、管道名稱、管道里程、管理單位、聯系電話、測試樁類型（電流測試樁或電位測試樁）。（本文字標識說明為樁面文字標注的補充，文字標注應征求管道運行管理部門意見）僅作為測試樁的，可標注中國石化名稱、管道名稱、管道里程、鋼管規格、測試樁類型、穿越防腐層、管理單位、聯系電話。
