絕緣操作桿特點、要點和技術參數
2019年08月20日
絕緣操作桿是用于短時間對帶電設備進行操作的絕緣工具，如接通或斷開高壓隔離開關、跌落熔絲具等。
1、接口式絕緣操作桿是比較常用的一種絕緣桿。分節處采用螺旋接口，最長可做到10米，可分節裝袋攜帶方便。
2、伸縮式高壓令克棒3節伸縮設計，一般最長做到6米，重量輕，體積小，易攜帶，使用方便，可根據使用空間伸縮定位到任意長度，有效地克服了接口式令克棒因長度固定而使用不便的缺點。
絕緣操作桿使用11要點
1、使用的絕緣操作桿必須符合安全要求。絕緣操作桿的材料要耐壓強度高、耐腐蝕、耐潮濕、機械強度大、質輕、便于攜帶，一個人能夠單獨操作：為保證操作時有足夠的絕緣安全距離，絕緣操作桿的絕緣部分長度不得小于0.7m：三節之間的連接應牢固可靠，不得在操作中脫落；使用的絕緣操作桿必須是經校驗后合格的，不合格的嚴禁使用。
2、使用絕緣操作桿前必須對絕緣操作桿進行外觀的檢查，外觀上不能有裂紋、劃痕等外部損傷。
3、操作絕緣操作桿前應用干布擦拭棒絕緣操作桿表面，使其表面干燥，清潔。
4、操作時應帶絕緣手套、穿絕緣靴鞋或站在絕緣臺墊上。操作者的手部只能握在手握部分，不得越過隔離環，握在絕緣部分。
5、所用絕緣操作桿必須適用于操作設備的電壓等級，即在不同工作電壓的線路上使用相應規格與參數的絕緣操作桿，且每次使用前，都要核對無誤后才能使用，切不可任意取用。
6、雨、雪天氣必須在室外進行操作的，要使用帶防雨、雪傘形罩的特殊絕緣操作桿。防雨、雪傘形罩的作用是：能使絕緣操作桿傘的下部保持干燥。沒有防雨、雪傘形罩的絕緣操作桿，不宜在雨、雪天氣室外使用。
7、絕緣操作桿的節與節之間要正確連接。不可將桿體置于地面上進行連接，要離開地面。否則，雜草、土進入絲扣中或粘縛在桿體的外表上，降低絕緣強度；絲扣要輕輕擰緊再用，若絲扣未擰緊即使用，有可能造成操作中脫落。
8、操作過程中要注意保護好絕緣操作桿：一是防碰撞，因為一旦碰撞，就會損壞表面的絕緣層；二是操作過程中，要盡量減少對桿體的彎曲力，否則，損壞桿體。
9、用絕緣操作桿拉合高壓跌落式熔斷器時順序不能錯。操作時應注意：由于高壓跌落式保險是分相操作的，當操作第二相時，會產生比較強烈的電弧，以致引起對臨相發生弧光短路。因此，在操作高壓跌落式熔斷器時，不論高壓跌落式熔斷器采用并列排列還是垂直排列，一般都是先拉開中間一相，然后再拉開兩側的兩相，若系合閘操作，順序剛好和拉閘時順序相反。若在室外進行拉閘操作時，在中間一相拉開后，如跌落式熔斷器為并行排列時，應先拉開背風的一相，較后拉開迎風的一相。若跌落式熔斷器為垂直排列時，應先拉開項上的一相，較后拉開底下的一相。另外，還要特別注意：拉開高壓跌落式熔斷器時，不能帶負荷操作，但可以斷開接通小容量的空載變壓器、空載線路和小負荷電流。
10、絕緣操作桿應由專人保管，每半年要對絕緣操作桿進行一次交流耐壓試驗，不合格的要立即報廢，不可降低其標準使用。每三個月檢查一次，檢查前先要擦凈表面，檢查的項目包括：機械強度、瓷瓶有無裂紋、油漆表面有無損壞。
11、使用絕緣操作桿后要及時將桿體表面的污跡擦拭干凈，放在干燥的地方，一般放在特制的架子上，注意不得與地面、墻面接觸，否則碰傷其絕緣層；也可把絕緣操作桿各節分解后裝入一個專用的工具袋內，然后再存放在屋內通風良好、清潔干燥的支架上或懸掛起來。
絕緣操作桿技術規范
一、材料要求：
絕緣操作桿的桿材應由合成材料制成，合成材料可用無機或人造纖維加強，其外觀顏色可由用戶確定。其密度不應小于1.75g/cm3，吸水率不大于0.15%，50Hz介質損耗角正切不大于0.01。
二、 結構及規格要求：
1、 絕緣操作桿由桿頭、絕緣部分和握手部分構成，結構圖見圖1。

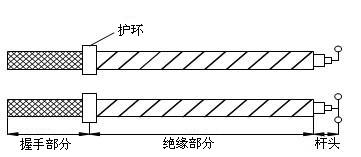

圖1 絕緣操作桿結構圖
2、 桿頭可以由金屬或絕緣材料制成，用來直接接觸帶電設備。根據工作需要，桿頭可做成不同的樣式，裝在桿的頂端。桿頭的長度在滿足工作需要的情況下，應盡量做得短些，滿足表1 中所列的數值，一般不超過10cm，以避免由于過長而在操作過程中造成相間短路或接地短路。
3、列的數值。
表1 絕緣操作桿長度的要求
|
電壓等級（kV） |
最短有效絕緣長度 |
桿頭長度 |
握手部分長度 |
|
10 |
≥0.70 |
≤0.10 |
≥0.60 |
|
35 |
≥0.90 |
≤0.10 |
≥0.60 |
|
110 |
≥1.30 |
≤0.10 |
≥0.70 |
|
220 |
≥2.10 |
≤0.10 |
≥0.90 |
|
500(DC) |
≥3.50 |
≤0.10 |
≥1.00 |
|
500 |
≥4.00 |
≤0.10 |
≥1.00 |
|
800(DC) |
≥6.90 |
≤0.10 |
≥1.00 |
4、 握手部分為操作人員握持的部分，其材質與絕緣部分相同，與絕緣部分以護環、顏色或其它明顯標志相隔開。根據電壓等級的不同，握手部分長度不應小于表1中所列的數值。
5 、絕緣操作桿應有醒目且牢固的型號標識。
6、 桿頭可采用固定式或拆卸式接頭，固定式的接頭應為高強度材料制成，端部和邊緣應加工成圓弧形，無論固定式還是拆卸式連接都應緊密牢固。
7 、絕緣操作桿的總長度由最短有效絕緣長度、金屬接頭長度和握手部分長度的總和決定，其各部分長度應符合表1的規定。
三、電氣性能要求
1、 受潮前、后的電氣特性
制造絕緣操作桿的桿材應進行300mm長試品的1min工頻耐壓試驗，包括受潮前和受潮后的試驗。試品在100kV工頻電壓下的泄漏電流應符合表2的規定。
表2 試品工頻耐壓試驗及泄漏電流允許值
|
標稱外徑 |
試品電極間
距離 |
1min工頻
耐壓試驗 （kV） |
泄漏電流（µA） |
受潮前 |
受潮后 |
|
不大于≯ |
|
管材 |
30及以下 |
300 |
100 |
10 |
30 |
|
32～70 |
15 |
40 |
注：試驗中記錄最大電流 、 以及電流與電壓之間的相差角Ф 、Φ ＞50°(管）或40°(棒)。 |
2、 工頻耐壓性能
制造絕緣操作桿的桿材應能耐受相隔300mm的兩電極間1min工頻電壓試驗。在100kV工頻電壓下應滿足無滑閃、無火花或擊穿，表面無可見漏電腐蝕痕跡，無可察覺的溫升等要求。
