絕緣膠墊產品結構詳解

　　絕緣膠墊產品結構詳解：

　　1、絕緣膠墊成分：

　　絕緣橡膠墊應采用膠類絕緣材料制作。

　　2、絕緣橡膠墊工藝及成型：

　　絕緣墊上下表面應不存在有害的不規則性。有害的不規則性是指下列特征之一，即破壞均勻性、損壞表面光滑輪廓的缺陷，如小孔、裂縫、局部隆起、切口、夾雜導電異物、折縫、空隙、凹凸波紋及鑄造標志等。無害的不規則性是指生產過程中形成的表面不規則性。

　　3、絕緣橡膠墊厚度：

　　在整個絕緣墊上應隨機選擇5個以上不同的點進行厚度測量和檢查。可使用千分心肝或同樣的精度的儀器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣墊應平展放置,以使千分尺測量之間是平滑的。

　　絕緣膠墊厚度：

　　在整個絕緣膠墊上應隨機選擇5個以上不同的點進行厚度測量和檢查。可使用千分心肝或同樣的精度的儀器進行測量。千分尺的精度應在0.02mm以內,測鉆的直徑為6mm,平面壓腳的直徑為(3.17±0.25)mm,壓腳應能施加(0.83±0.03)N的壓力.絕緣膠墊應平展放置,以使千分尺測量之間是平滑的。

　　絕緣膠墊特點：

　　性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

　　絕緣膠墊產品說明：物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作。通過43KV測試，正常工作在660V的狀態下。廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。

　　絕緣膠墊的規格：

　　1)按照電壓等級可分5kv,10kv,20kv,25kv,35kv。

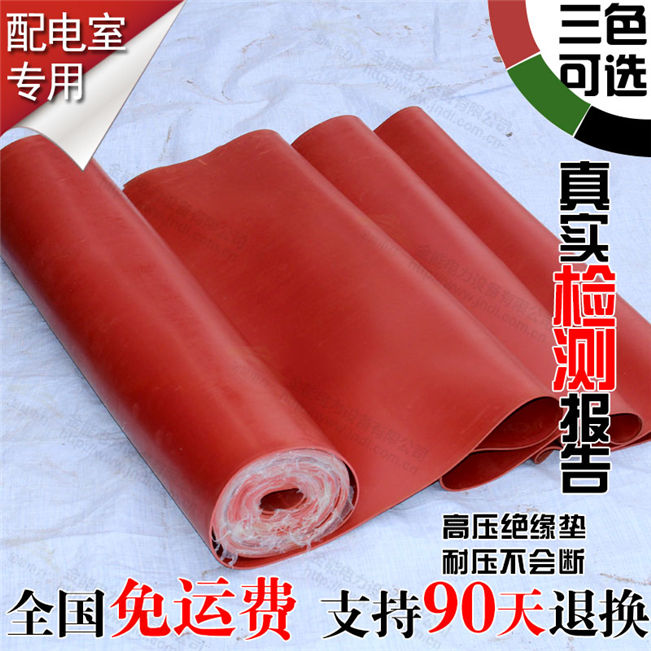

　　2)按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊。

　　3)按厚度可分為：2mm,3mm,4mm,5mm,6mm,8mm,10mm,12mm. 應用泛圍：變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。

　　4)絕緣膠墊有1米寬;1.2米寬;1.5米寬;可定制。

　　絕緣膠墊國家標準：

　　配電室電壓10KV選 8mm厚 工頻耐壓實驗10000V ;1分鐘不擊穿,在工頻耐壓實驗18000V,20秒擊穿.

　　配電室電壓35KV 10-12mm厚 工頻耐壓實驗15000V 1分鐘不擊穿,在工頻耐壓實驗26000V,20秒擊穿.

　　配電室低壓 選5mm厚 500V以下 工頻耐壓實驗3500V 1分鐘不擊穿,在工頻耐壓實驗10000V,20秒擊穿.
