燃氣管道標志樁、標識牌設置要求
2020-04-14金能電力
一、燃氣管道標志樁設置（在非水泥路面）
1、燃氣管道標志樁放置在管位上方，表面要求清潔、字跡清楚，無條件放置可平移，并說明平移距離。短樁設置在低于40cm綠化帶中，長樁設置在高于40cm綠化帶或農田中。
2、水平垂直埋設在管道正上方，可見長度內左右偏斜≯2公分。
3、燃氣管道標志樁頂離地面高度55公分（短樁）或85公分（長樁）偏差≯5公分。
4、燃氣管道標志樁間距為50m（縱向偏差≯0.15m），與管位中心線偏差≯0.25m。在管道起點、終點、三通、轉角處必須設置標記樁。
5、燃氣管道標志樁上面的電話號碼須朝馬路放置或人經過時第一時間能看到的方位放置。
二、燃氣管道標志牌設置（在水泥等硬質路面）
1、表面要求清潔。
2、在地面固定牢固，必須用不銹鋼螺釘固定并不得缺。
3、燃氣管道標志牌間距為20m（縱向偏差≯0.1m），與管位中心線偏差≯0.25m，在起點、終點、三通、轉角處必須設置標記牌。

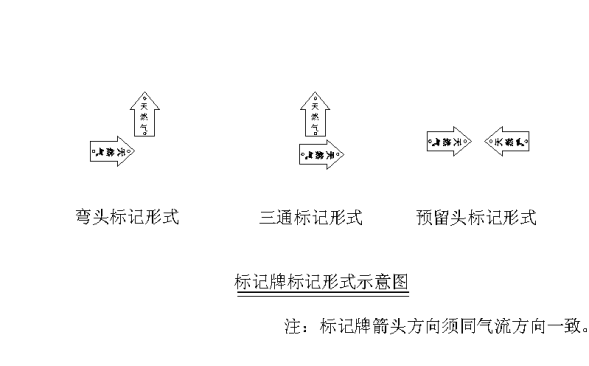

4、燃氣管道標志牌箭頭方向須同氣流方向一致。三通為↑→（或←↑），彎頭為（或），預留頭為→←。
三、燃氣管道穿越樁放置
1、在出入土點須放置標記樁，并在樁上標出出土點、入土點。
2、穿越長度超過50m時，且出入土點離馬路邊（或河流邊）超過5m的，須在馬路外側2m增加一個標記樁，在河流兩側放置“嚴禁拋錨”標記牌。
3、穿越馬路，須在馬路內測放置標記牌，路兩端必須放置標記牌，其余標記牌間距為20m，但每條馬路不得少于3處標記牌。
四、燃氣管道標志樁的編號規定
采用工程項目編號前6位數字加三位數順序號組成：
如：環山路中壓A燃氣管道工程（項目編號： A0711109）：A07111XXX(如：A07111001、A07111002、A07111003…)。采用5cm高紅色宋體字寫于樁上。新建工程需在竣工圖上注明樁位置及編號，在竣工圖左下角分別注明標志樁與標志牌總的數量。

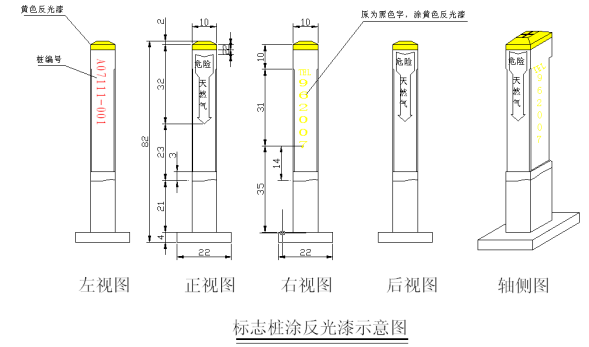

五、燃氣管道標志樁制造要求
燃氣管道標志樁身為混凝土制，樁身與樁底的鋼筋必須連接起來
六、其他要求
當兩根管道平行鋪設且水平間距在0.4米至1米時，除在每根管線上方釘相應標記牌或豎標記樁外，需在較短管線的標記牌或標記樁上標記字母“G,Z,D”.其中G代表管線為高壓管線、Z代表管線為中壓管線、D代表管線為低壓管線。標記牌上字母高度為1cm，標志樁上字母寫在樁編號下方，字母高度與樁編號高度相同。
